LS-DEC-DR

Lichtsignal-Decoder für Vor- und Haupt- oder Hauptlichtsignale der Deutschen Reichsbahn (DR) (Hl-Lichtsignalsystem)

für LED (Leuchtdioden)-bestückte Signale für die Datenformate Märklin-Motorola und DCC aus der Digital-Profi-Serie !

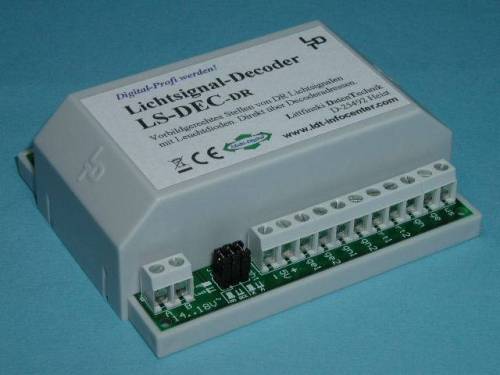

Den Lichtsignal-Decoder LS-DEC erhalten Sie bei uns als Bausatz, als Fertigmodul oder als Fertiggerät im Gehäuse.

Eigenschaften des LS-DEC-DR

Lichtsignale werden über Decoderadressen vorbildgerecht gestellt:

Erstmals ist es mit unserem LS-DEC möglich, Lichtsignale mit einem Decoder direkt über Decoderadressen zu stellen. Ideal für Memory- (IB-Switch) und PC-Steuerungen. Es sind keine weiteren Zusatzschaltungen erforderlich. Signalleitungen werden einfach mit den praktischen und sicheren Klemmen des Signalbausteins verbunden.
Mit nur einem Lichtsignal-Decoder LS-DEC -DR können je zwei 4-begriffige Haupt- und Vorsignale oder zwei 14-begriffige Hauptlichtsignale angesteuert werden. Der Lichtsignal-Decoder unterstützt auch Lichtstreifen.
Die Vorsignalleuchten blinken bei den entsprechenden Signalstellungen vorbildgerecht.

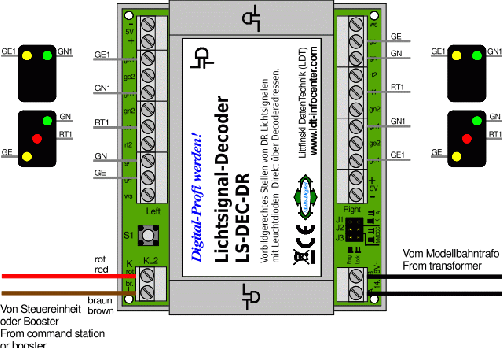

Anschlussbeispiel 1: Pro Klemmleiste können ein Haupt- und ein Vorsignal angeschlossen werden.

Anschlussbeispiel 2: Pro Klemmleiste kann ein Hauptlichtsignal angeschlossen werden. Dabei können pro Signal 14 Signalbegriffe gestellt werden.

Signalbilder werden nicht einfach überblendet, sondern es erlischt zunächst vorbildgetreu das alte Bild; erst nach einer kurzen Dunkelphase erscheint dann das neue Signalbild. Die Leuchtdioden (LED’s) werden dabei ab- bzw. aufgedimmt.

Oben: Herkömmlicher Signalwechsel durch einfaches umschalten. Unten: Vorbildgerechter Signalwechsel mit Dimm- und Dunkelphasen mit dem Lichtsignaldecoder LS-DEC.

Die Vorwiderstände für die Leuchtdioden sind bereits integriert.
Für alle LED-bestückten Lichtsignale mit gemeinsamer Anode oder gemeinsamer Kathode geeignet.
Wenn Sie DR-Lichtsignale mit Lichtbalken der Fa. Erbert verwenden wollen, erweitern Sie den Lichtsignal-Decoder LS-DEC-DR einfach um unseren Adapter Adap-LS-A.
Der Signalstrom muß nicht dem Booster entnommen werden, sondern kann über einen separaten Eingang direkt vom Modellbahntrafo eingespeist werden. Dies spart teuren Digitalstrom.
Über eine Steckbrücke wählen Sie aus, ob Sie den Decoder an einer Märklin-Motorola Anlage oder an einem Digitalsystem nach dem DCC Standard betreiben wollen.
Decoder aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie kompatibel zum Märklin-Motorola Datenformat bzw. zum DCC Standard sind. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
Jedem Decoder LS-DEC-DR liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei. Die Anleitungen finden Sie auch im nächsten Abschnitt zur Ansicht.
Laden Sie sich bitte zusätzlich zur Bedienungsanleitung auch die Datei „LS-DEC-DR “ aus unserem „Digital-Kompendium“ auf Ihren PC. Sie finden in dieser Info-Datei ausführliche Tipps und Hinweise zum digitalen Betrieb von DR -Lichtsignalen.
Die Lichtsignal-Decoder erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G). Geeignetes Montagematerial und ein Leer-Gehäuse für den Bausatz und das Fertigmodul, finden Sie unter Zubehör.
