für den s88-Rückmeldebus für s88-Standardverbindungen und RJ-45 Buchsen nach aus der Digital-Profi-Serie !

Das Rückmeldmeldemodul RM-88-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach mit geschirmten RJ-45 Buchsen ausgestattet.

• Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: Z. B. Märklin Interface (bis zu 31 Stück), Märklin Memory (bis zu 3 Stück), Central Station 1 und 2 (bis zu 31 Stück), Intellibox / TWIN-CENTER (bis zu 31 Stück), EasyControl (bis zu 31 Stück), ECoS (bis zu 31 Stück), Commander (bis zu 31 Stück), HSI-88(-USB) (bis zu 31 Stück) und DiCoStation (bis zu 31 Stück).
• Das Rückmeldemodul RM-88-N verfügt über 16 Eingänge, die nach Masse schalten (wie Märklin s88).
• Einfacher und sicherer Anschluss von Schaltgleisen, Kontaktgleisen, Gleisbesetztmeldern und Reedkontakten etc. über Schraubklemmen.
• Das Rückmeldmeldemodul RM-88-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach s88-N mit geschirmten RJ-45 Buchsen ausgestattet.
  Mehr zur Norm , die auch von anderen Herstellern unterstützt wird, finden Sie hier: http://www.s88-N.eu .
• Um die Abschirmung der Busverbindungen nach bei Bedarf mit der Anlagenmasse zu verbinden, kann ein Kabel, das mit der Anlagenmasse verbunden ist, an das Metallgehäuse einer RJ-45 Buchsen gelötet werden.

• Das Rückmeldemodul RM-88-N kann beliebig mit den Rückmeldemodulen RM-88-N-O, RM-GB-8-N und RM-DEC-88 / RM-DEC-88-O / RM-GB-8 sowie mit s88-Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.
• Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (Leergehäuse LDT-01 für Bausätze und geeignetes Montagematerial finden Sie unter Zubehör ).

• Das Rückmeldemodule RM-88-N aus der Digital-Profi-Serie lässt sich problemlos an Ihrer Digitalanlage betreiben, da es 100% kompatibel zum s88-Rückmeldebus ist. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie .

Jedem Rückmeldemodul liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.

Die Downloads zu diesem Artikel finden Sie unter: Downloads RM-88-N.
Alle Download zu den LDT-Komponenten finden Sie hier: Übersicht Downloads.

Die Anschlussbeispiele für diesen Artikel finden Sie hier: Anschlussbeispiele RM-88-N (3-Leiter-Gleis) und Anschlussbeispiele RM-88-N (2-Leiter-Gleis).
Alle Anschlussbeispiele für LDT-Komponenten finden Sie hier: Übersicht Anschlussbeispiele.

Hinweis: Sie können Produkte nur in den Merkzettel legen, wenn Sie sich als Kunde im LDT WebShop
bereits registriert haben oder sich bei Interesse an unseren Produkten erstmalig registrieren!

Merken von RM-88-N-B (Art.-Nr.: 310111): 16-fach Rückmeldemodul als Bausatz. Merken von RM-88-N-F (Art.-Nr.: 310112): 16-fach Rückmeldemodul als Fertigmodul. Merken von RM-88-N-G (Art.-Nr.: 310113): 16-fach Rückmeldemodul als Fertiggerät im Gehäuse.

• Wir liefern das Rückmeldemodul RM-88-N ohne s88-Buskabel aus. Wählen Sie bitte das passende Buskabel (Länge und Bauform) aus der nachfolgenden Tabelle. Für s88-Standardverbindungen liefern wir störsicheres, verdrilltes s88-Buskabel mit original s88-Steckern in den Längen 0,5m, 1m und 2m. s88-Standardverbindungen sind immer zur Anbindung des ersten Rückmeldemoduls an Digitalzentrale oder Interface erforderlich.
• Für s88-Busverbindungen nach bieten wir blaues geschirmtes Patchkabel mit RJ-45 Steckern in vier Längen von 0,5 bis 3m an.
• Untereinander können die Rückmeldemodule RM-88-N, RM-88-N-O und RM-GB-8-N entweder über s88-Standardverbindungen „Kabel s88“ oder über „Kabel Patch“ nach verbunden werden.

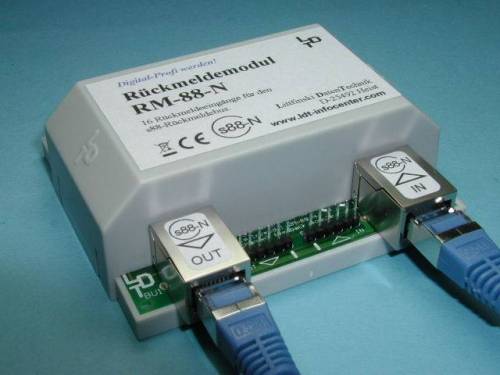

s88-Standardverbindungen in Richtung Digitalzentrale oder Interface (links) und zum nächsten Rückmeldemodul (rechts).

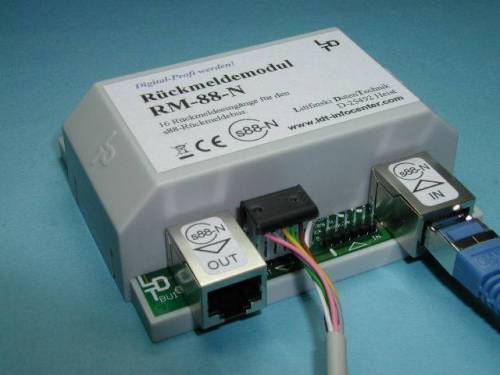

s88-Standardverbindung in Richtung Digitalzentrale oder Interface (links) und über zum nächsten Rückmeldemodul (rechts).

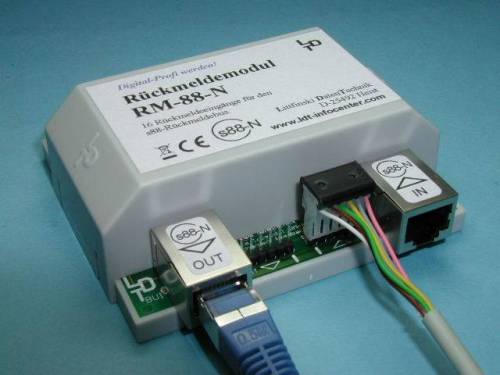

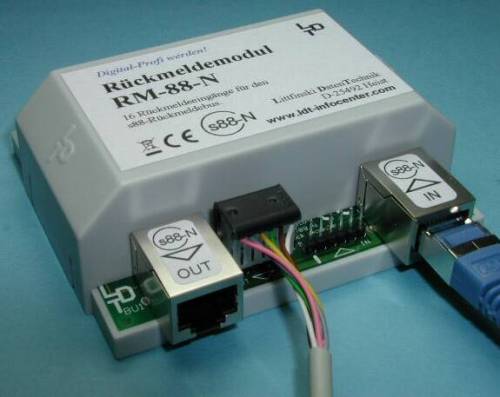

Busverbindung zum vorherigen Rückmeldemodul über in Richtung Digitalzentrale oder Interface (links) und s88-Standardverbindung zum nächsten Rückmeldemodul (rechts).

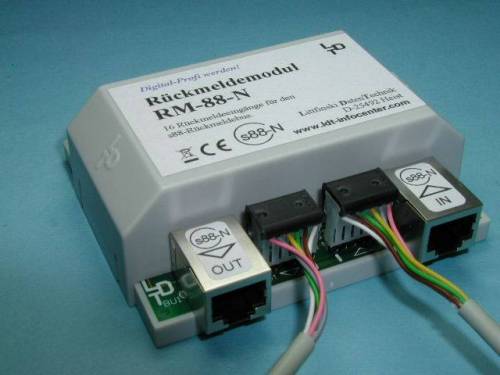

Busverbindung zum vorherigen Rückmeldemodul in Richtung Digitalzentrale oder Interface (links) und zum nächsten Rückmeldemodul (rechts) über .

s88-Standardverbindung mit 2 original s88-Steckern, Kabel grau, verdrillt, rund. Plus Stiftleiste zur Busverlängerung.
Kabel s88 0,5m
Kabel s88 1m
Kabel s88 2m
s88-Verbindung nach mit 2 RJ-45 Steckern, Kabel blau, geschirmt.
Kabel Patch 0,5m
Kabel Patch 1m
Kabel Patch 2m
Kabel Patch 3m

Technische Änderungen und Irrtum vorbehalten.
