für den s88-Rückmeldebus für s88-Standardverbindungen und RJ-45 Buchsen nach aus der Digital-Profi-Serie !

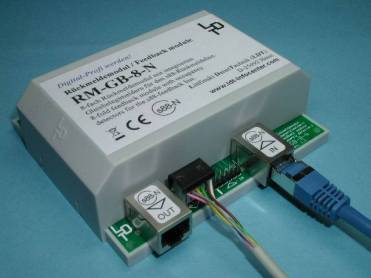

Das Rückmeldmeldemodul RM-GB-8-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach mit geschirmten RJ-45 Buchsen ausgestattet.

• Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: Z. B. Märklin Interface (bis zu 62 Stück), Märklin Memory (bis zu 6 Stück), Central Station 1 und 2 (bis zu 62 Stück), Intellibox / TWIN-CENTER (bis zu 62 Stück), EasyControl (bis zu 62 Stück), ECoS (bis zu 62 Stück), Commander (bis zu 62 Stück), HSI-88(-USB) (bis zu 62 Stück) und DiCoStation (bis zu 62 Stück).

• Geeignet zur Überwachung von 8 Gleisabschnitten mit Strombelastung bis 3 Ampere. Ein Spitzenstrom bis 7 Ampere ist kurzfristig zulässig. Isolierte Schiene oder Gleisabschnitt, deren Belegung überwacht werden soll, wird einfach über die Ausgangsklemmen des Rückmeldemoduls mit Digitalstrom versorgt. Die Gleisabschnitte können ein- oder beidseitig isoliert sein.

• Das 8-fach Rückmeldemodul RM-GB-8-N mit integrierten Gleisbelegtmeldern ist in zwei 4-fach Gleisbelegtmelder aufgeteilt. Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. Durch die Aufteilung in zwei 4-fach Gleisbelegtmelder vereinfacht sich aber auch die Überwachung von Kehrschleifen. Mehr zu diesem Thema erfahren Sie in der Datei Kehrschleife.
• Mit integriertem Spannungsmonitor: Liegt keine Spannung an den Gleisen (z.B. nach Kurzschluss), werden die Belegtzustände für die Dauer der Unterbrechung 'eingefroren'.
• Für die Rückmeldemodule ist keine zusätzliche Versorgungsspannung erforderlich. Dadurch reduziert sich der Verdrahtungsaufwand.
• Das Rückmeldmeldemodul RM-GB-8-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nachmit geschirmten RJ-45 Buchsen ausgestattet. Mehr zur Norm , die auch von anderen Herstellern unterstützt wird, finden Sie hier: http://www.s88-N.eu.
• Der RM-GB-8-N darf nur an einer Versorgungsspannung von +5V betrieben werden. Diese Versorgungsspannung wird automatisch von Ihrer Digitalzentrale oder Ihrem HSI-88(-USB) über den s88-Rückmeldebus geliefert.
• Um die Abschirmung der Busverbindungen nachbei Bedarf mit der Anlagenmasse zu verbinden, kann ein Kabel, das mit der Anlagenmasse verbunden ist, an das Metallgehäuse einer RJ-45 Buchsen gelötet werden.

• Das Rückmeldemodul RM-GB-8-N kann beliebig mit den Rückmeldemodulen RM-88-N / RM-88-N-O und RM-DEC-88 / RM-DEC-88-O / RM-GB-8 sowie mit s88-Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.
• Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 110 * 96mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (Leergehäuse LDT-02 für Bausätze und geeignetes Montagematerial finden Sie unter Zubehör ).
• Das Rückmeldemodul RM-GB-8-N aus der Digital-Profi-Serie lässt sich problemlos an Ihrer Digitalanlage betreiben, da es 100% kompatibel zum s88-Rückmeldebus ist. Sie erhalten auf die Fertigmodule 24 Monate Garantie.
• Die RM-GB-8-N erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G).
• Passende Verbindungskabel in verschiedenen Längen für s88-Standardverbindungen oder auch nach mit 2 RJ-45-Steckern finden Sie im Zubehör.

Jedem Rückmeldemodul RM-GB-8-N liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.

Die Downloads zu diesem Artikel finden Sie unter: Downloads RM-GB-8-N.
Alle Download zu den LDT-Komponenten finden Sie hier: Übersicht Downloads.

Die Anschlussbeispiele für diesen Artikel finden Sie hier: Anschlussbeispiele RM-GB-8-N.
Alle Anschlussbeispiele für LDT-Komponenten finden Sie hier: Übersicht Anschlussbeispiele.
