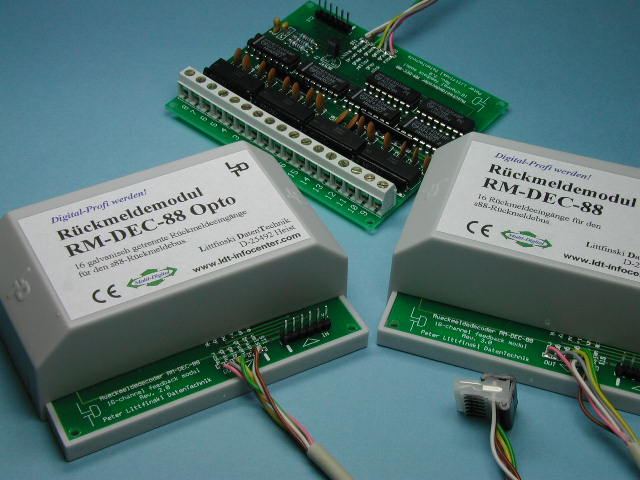

RM-DEC-88 und RM-DEC-88-O

Wählen Sie bitte die Nachfolgemodelle, den RM-88-N bzw. den RM-88-N-O.

Eigenschaften des RM-DEC-88 und RM-DEC-88-O

Zum Anschluss an: INTERFACE (bis zu 31 Stück), MEMORY (bis zu 3 Stück), Intellibox /TWIN-CENTER (bis zu 31 Stück) und unser High Speed Interface HSI-88 (jeweils bis zu 31 Stück).
Die Rückmeldemodule RM-DEC-88 und RM-DEC-88 Opto können beliebig mit s88–Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.
Einfacher und sicherer Anschluß von Schaltgleisen, Kontaktgleisen, Gleisbesetztmeldern und Reedkontakten etc. über Schraubklemmen.
RM-DEC-88 Opto ist zusätzlich mit Opto-Kopplern ausgestattet und damit extrem störfest.
Unsere Rückmeldemodule RM-DEC-88 und RM-DEC-88 Opto aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie 100% kompatibel zum Rückmeldemodul s88 sind.
Geeignetes Montagematerial finden Sie unter Zubehör.

Kontaktart	RM-DEC-88	RM-DEC-88 Opto
Schaltgleis (Dreileiter-System)	X	X
Kontaktgleis (Dreileiter-System)	X	X
Reedkontakt, Gleisbesetztmelder mit Relaiskontaktausgang (Zweileiter- und Dreileiter Systeme)	X	X
Kontaktgleisschalter (Zweileiter-System)	X
Zuleitungen von den Kontakten zum Rückmeldemodul länger als 2 Meter (Zweileiter- und Dreileiter Systeme)	X
Gleisbesetztmeldung beim Zweileiter-Systemen (mit Zusatzmodul - siehe nachfolgender Text) Besser ist hier unser 8fach Rückmeldemodul mit integrierten Gleisbesetztmeldern (RM-GB-8-N).	X
Weichenrückmeldung (Siehe nachfolgender Text)	X

Gleisbesetztmeldung bei Zweischienen-Zweileiter-Systemen: Im Gegensatz zum Märklin-Dreileitersystem ist die Gleisbesetztmeldung bei Gleichstrom-Bahnen zuverlässig nur mit elektronischen Schaltungen zu realisieren, die den Stromfluß im Gleisabschnitt messen. Optimal geeignet ist hier unser 8fach Rückmeldemodul mit integrierten Gleisbesetztmeldern (RM-GB-8-N). Sollten Sie bereits Besetztmeldeschaltungen besitzen, so können Sie diese mit unserem Rückmeldemodul RM-DEC-88-Opto kombinieren, wenn der Besetztmelder keine potentialfreien Ausgänge hat. Eine solche Schaltung ist der 4fach Gleisbesetztmelder GBM-1 von Conrad-Elektronik (Art.Nr. 217326 und 217327). Vier dieser Module können direkt an ein Rückmeldemodul RM-DEC-88-Opto angeschlossen werden und den Belegtzustand von 16 Gleisabschnitten an das Steuergerät zurückmelden. Hat der Besetztmelder potentialfreie Meldeausgänge (z.B. Relaiskontakte), können Sie auch unseren Rückmelder RM-DEC-88 einsetzen.
Weichenrückmeldung: Wenn Sie die aktuelle Weichenstellung an das Steuergerät (bzw. PC) melden möchten, können Sie dies mit unserem Rückmeldemodul RM-DEC-88-Opto tun. Für weitere Informationen laden Sie bitte die Beschreibung Rückmeldung der Weichenstellung auf Ihren PC.
Verlängerte Verbindungskabel: Alle LDT-Rückmeldemodule werden ab Werk mit 0,75m langen störsicheren, verdrillten s88-Busleitungen ausgeliefert.

s88-Standardverbindung mit 2 original s88-Steckern, Kabel grau, verdrillt, rund. Plus Stiftleiste zur Busverlängerung
Kabel s88 0,5m
Kabel s88 1m
Kabel s88 2m

Anleitungen zu diesen nicht mehr lieferbaren Artikeln finden Sie hier: Downloads RM-DEC-88 und RM-DEC-88-O.
Anleitungen zu allen LDT-Komponenten finden Sie hier: Übersicht Downloads.

Anschlussbeispiele zu diesen Artikeln finden Sie hier: Anschlussbeispiele RM-DEC-88 und RM-DEC-88-O.
Anschlussbeispiele zu allen LDT-Komponenten finden Sie hier: Übersicht Anschlussbeispiele.
